Nối Cốt Thép: Tổng Quan, Phương Pháp và Tiêu Chí Lựa Chọn

Nối cốt thép là một kỹ thuật quan trọng trong xây dựng, được sử dụng để kết nối các thanh cốt thép nhằm tạo ra một kết cấu bê tông cốt thép vững chắc, đảm bảo tính liên kết và khả năng chịu lực bền vững. Kỹ thuật này đặc biệt cần thiết khi chiều dài thanh thép không đủ để đáp ứng kích thước kết cấu công trình. Bài viết này cung cấp thông tin chi tiết về lý do cần nối cốt thép, các phương pháp nối phổ biến, quy trình thực hiện, tiêu chuẩn kỹ thuật, bảng so sánh các phương pháp, và hướng dẫn lựa chọn phương pháp phù hợp cho từng loại công trình.

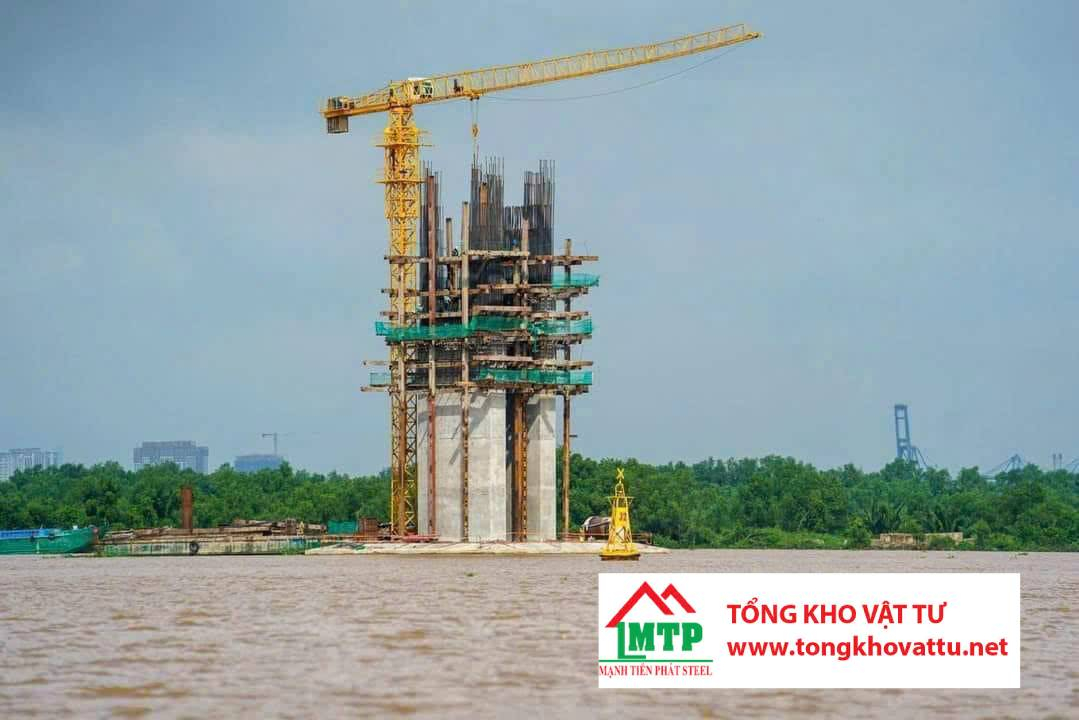

Tại sao phải nối cốt thép trong xây dựng?

Trong kết cấu bê tông cốt thép, cốt thép đóng vai trò chính trong việc chịu lực kéo, lực cắt, và moment, giúp tăng cường độ bền và độ ổn định của công trình. Tuy nhiên, các thanh cốt thép thường có chiều dài giới hạn (thường 11,7m hoặc 12m), trong khi các kết cấu như cột, dầm, hoặc cọc khoan nhồi có thể dài hơn nhiều. Do đó, việc nối cốt thép là không thể tránh khỏi để đảm bảo tính liên tục và khả năng chịu lực của kết cấu. Các mục tiêu chính của việc nối cốt thép bao gồm:

• Đảm bảo tính liên kết: Kết nối các thanh thép thành một hệ thống thống nhất, duy trì khả năng chịu lực.
• Tăng cường độ bền: Đảm bảo mối nối có độ bền tương đương hoặc gần bằng thanh thép gốc.
• Tuân thủ tiêu chuẩn kỹ thuật: Theo TCVN 4453:1995 và TCVN 13711-1:2023, việc nối cốt thép phải đảm bảo an toàn kỹ thuật và chất lượng công trình.
• Phù hợp với thiết kế: Đáp ứng yêu cầu về vị trí, số lượng, và chiều dài mối nối theo thiết kế kỹ thuật.

Các phương pháp nối cốt thép phổ biến

Hiện nay, có ba phương pháp nối cốt thép được sử dụng rộng rãi trong xây dựng, mỗi phương pháp có ưu, nhược điểm và ứng dụng riêng:

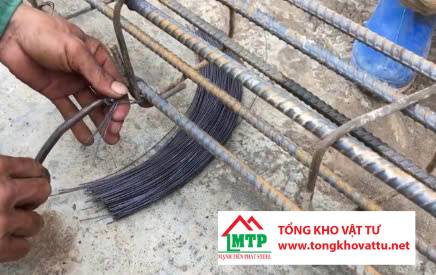

1. Phương pháp buộc dây kẽm (Nối buộc chồng)

Nguyên lý: Dùng dây kẽm mềm (đường kính 1-2mm) để buộc hai thanh thép chồng lên nhau, tạo mối nối cơ học.

Cốt thép áp dụng: Thép trơn hoặc thép gân, đường kính 14-20mm. Đối với thép trơn, cần uốn móc 180 độ ở hai đầu.

Ứng dụng: Kết cấu nằm như sàn, dầm, móng (không dùng cho cột hoặc tường).

Ưu điểm:

• Thi công đơn giản, không cần thiết bị đặc biệt.
• Chi phí thấp, phù hợp với công trình nhỏ và vừa.
• Tiện lợi trong điều kiện thiếu máy móc.

Nhược điểm:

• Mối nối không chắc chắn, dễ tuột hoặc đứt.
• Chỉ phù hợp cho cốt thép nhỏ và kết cấu chịu lực thấp.
• Yêu cầu chiều dài chồng lớn (40-60 lần đường kính thép).

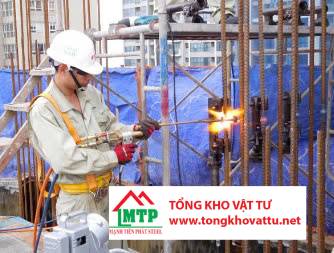

2. Phương pháp hàn nối cốt thép

Nguyên lý: Sử dụng hàn điện trở hoặc hàn hồ quang để nối hai đầu thanh thép, tạo mối hàn chắc chắn.

Các loại hàn: Hàn tiếp xúc, hàn đối đầu, hàn vảy.

Cốt thép áp dụng: Thép gân, đường kính ≥ 16mm.

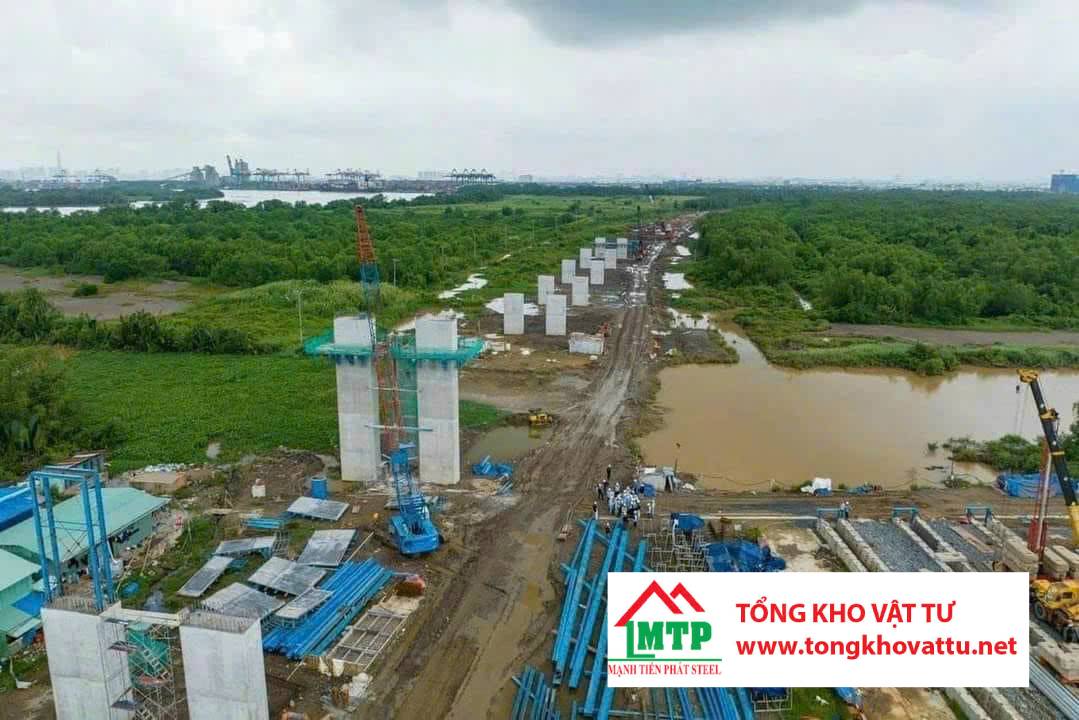

Ứng dụng: Công trình lớn như tòa nhà cao tầng, cầu đường, kết cấu chịu lực cao.

Yêu cầu mối hàn:

• Đủ độ dài, đúng vị trí.
• Bề mặt nhẵn, không đứt đoạn, không nổ bọt, không thu hẹp tiết diện.

Ưu điểm:

• Độ bền cao nếu mối hàn đạt tiêu chuẩn.
• Phù hợp với cốt thép lớn và công trình chịu lực cao.
• Tiết kiệm thời gian so với buộc kẽm trong các dự án lớn.

Nhược điểm:

• Đòi hỏi kỹ thuật hàn cao và thợ có kinh nghiệm.
• Cần thiết bị hàn và kiểm tra chất lượng mối hàn.
• Chi phí cao hơn buộc kẽm.

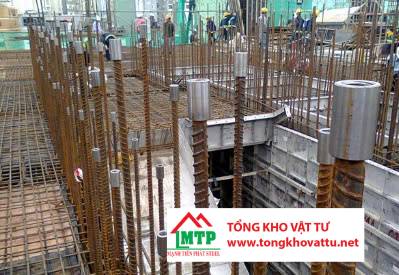

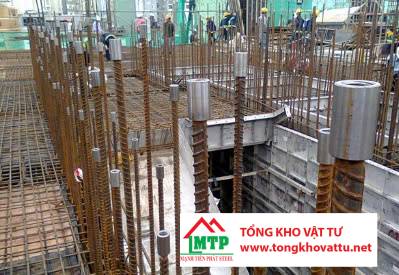

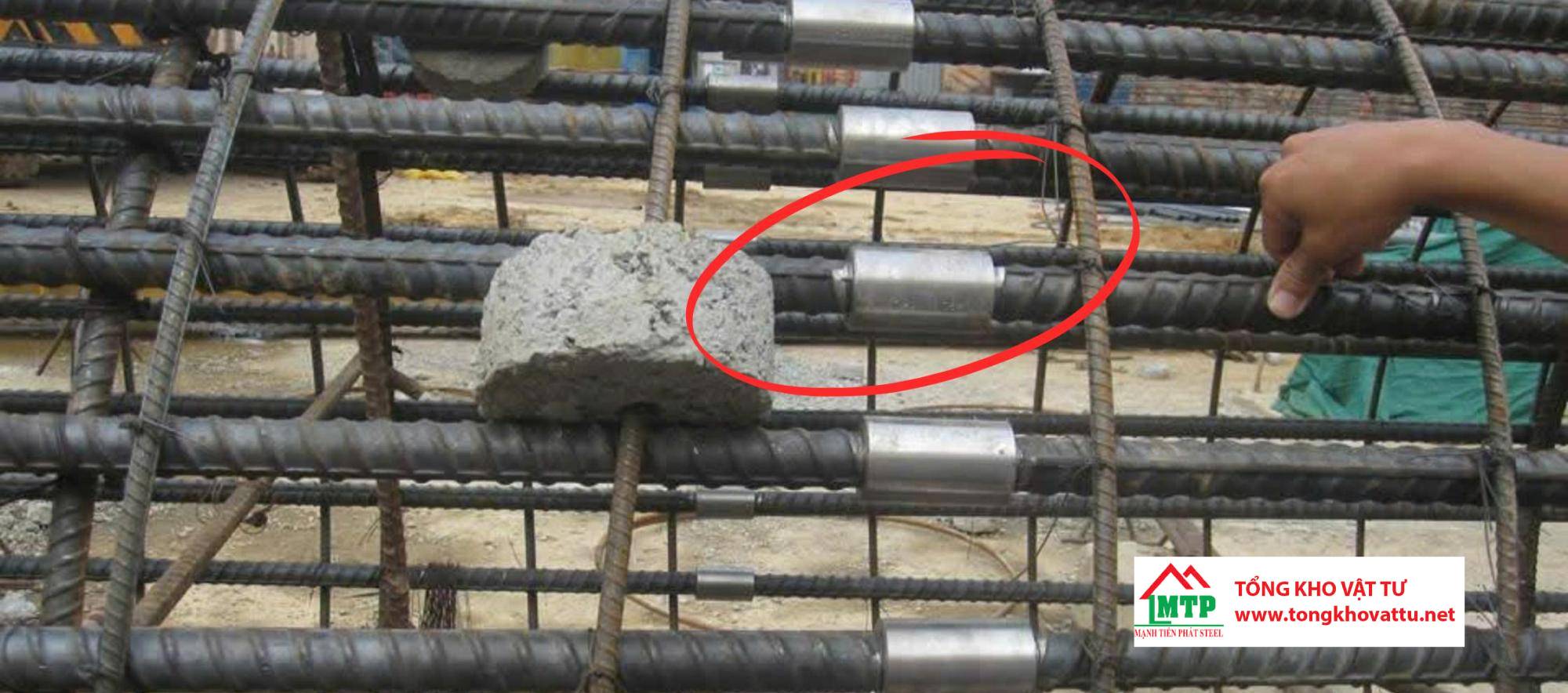

3. Phương pháp nối ống ren (Coupler)

Nguyên lý: Sử dụng ống nối ren (coupler) để kết nối hai thanh thép đã được gia công ren ở đầu.

Cốt thép áp dụng: Thép gân, đường kính ≥ 20mm.

Ứng dụng: Công trình lớn như cọc khoan nhồi, tường vây, dầm, cột, cầu đường, tòa nhà cao tầng.

Ưu điểm:

• Thi công nhanh, mối nối đẹp và chắc chắn.
• Độ bền cao, tương đương hoặc vượt thanh thép.
• Dễ thay thế khi hư hỏng.
• Đảm bảo tính đồng nhất và ổn định.

Nhược điểm:

• Chi phí cao do cần gia công ren cho thép và coupler.
• Yêu cầu máy cắt ren và kỹ thuật chính xác.

Quy trình và tiêu chuẩn nối cốt thép

Theo TCVN 4453:1995 và TCVN 13711-1:2023, việc nối cốt thép phải tuân thủ các quy định sau:

Số lượng mối nối: Không nối quá 50% lượng thép trong cùng một mặt cắt.

Vị trí mối nối:

• Không nối tại vị trí chịu lực lớn (giữa nhịp dầm, gối cột).
• Thép dưới: Không nối tại bụng dầm (khoảng ¾ nhịp dầm).
• Thép trên: Không nối tại cột hoặc trong khoảng ¼ nhịp dầm từ tim cột.

Chiều dài mối nối:

Tối thiểu 30D (D là đường kính thép). Ví dụ:

• Thép 16mm: 30 × 16 = 480mm.
• Thép 20mm: 30 × 20 = 600mm.

Không nhỏ hơn 250mm.

Áp dụng cho thép gân cán nóng ≤ D32mm, bê tông mác ≥ 250, thép đai ≤ CB-300T.

Bảng so sánh 3 phương pháp nối cốt thép

Nên chọn phương pháp nối cốt thép nào?

Không có phương pháp nào là tối ưu tuyệt đối, mà chỉ có phương pháp phù hợp nhất với từng công trình. Các yếu tố cần cân nhắc bao gồm:

1. Quy mô công trình

• Công trình nhỏ, dân dụng (cốt thép 14-16mm): Nên dùng nối kẽm do chi phí thấp và dễ thi công.
• Công trình lớn (cốt thép 16-20mm): Ưu tiên nối hàn để đảm bảo độ bền.
• Công trình đặc biệt lớn (cốt thép ≥ 20mm): Sử dụng nối coupler hoặc hàn để đạt độ bền và tính đồng nhất cao.

2. Thời gian thi công

• Thời gian dư dả: Có thể dùng nối kẽm hoặc hàn.
• Tiến độ gấp rút: Nối coupler là lựa chọn tối ưu do thi công nhanh và không cần làm nguội.

3. Chi phí vật tư

• Nối kẽm: Chi phí thấp, không cần kỹ thuật cao.
• Nối hàn: Chi phí trung bình, yêu cầu thợ hàn tay nghề cao.
• Nối coupler: Chi phí cao do cần gia công ren, nhưng ít phụ thuộc vào kỹ thuật thi công.

4. Yêu cầu kỹ thuật

• Công trình chịu lực lớn: Nối hàn hoặc coupler là lựa chọn ưu tiên.
• Kết cấu phụ trợ: Nối kẽm có thể đáp ứng yêu cầu.

Nối cốt thép là một kỹ thuật quan trọng để đảm bảo tính liên kết và khả năng chịu lực của kết cấu bê tông cốt thép. Ba phương pháp phổ biến – nối kẽm, nối hàn, và nối coupler – đều có ưu, nhược điểm riêng, phù hợp với các loại công trình khác nhau. Việc lựa chọn phương pháp cần dựa trên quy mô công trình, thời gian thi công, chi phí, và yêu cầu kỹ thuật. Để đảm bảo an toàn và chất lượng, cần tuân thủ các tiêu chuẩn như TCVN 4453:1995 và TCVN 13711-1:2023, đồng thời lựa chọn đơn vị thi công có chuyên môn cao và kinh nghiệm thực tế. TÔN THÉP MẠNH TIẾN PHÁT khuyến nghị các nhà thầu cân nhắc kỹ lưỡng để chọn phương pháp nối cốt thép phù hợp, đảm bảo độ bền và an toàn cho công trình.
